电磁振动给料机振动系统的计算






电磁振动给料机通常是一个双质点的强迫振动系统，的工作特性取决于运动学和动力学的参数。电磁振动给料机的主要结构特点是利用机械共振原理，以较小的消耗功率产生较大的机械效能。为了保证电振给科机在既定的参数下稳定地工作，必须对电振给料机的振动系统进行计算。

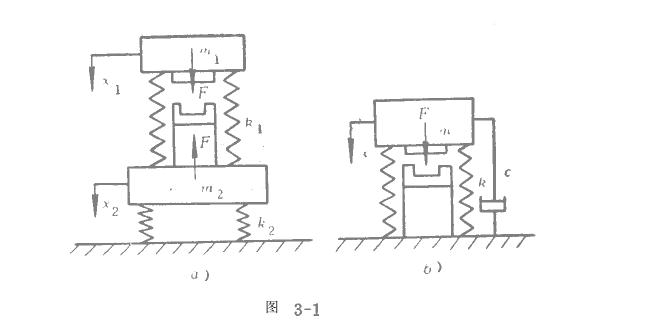

电磁振动给料机的结构经过简化，可以看作是一个双自由度的双质点强迫振动系统，其原理如图3—1(d)。图中中称为前质量(或有效质量)，它包括槽体以及与槽体相连接的联接叉、衔铁等。m2称为后质量(或平衡质量)，它包括激振器的壳体、配重、铁芯、线圈等。激振器的主弹簧分届于m1和m2，其质量分配在下面还要述及。

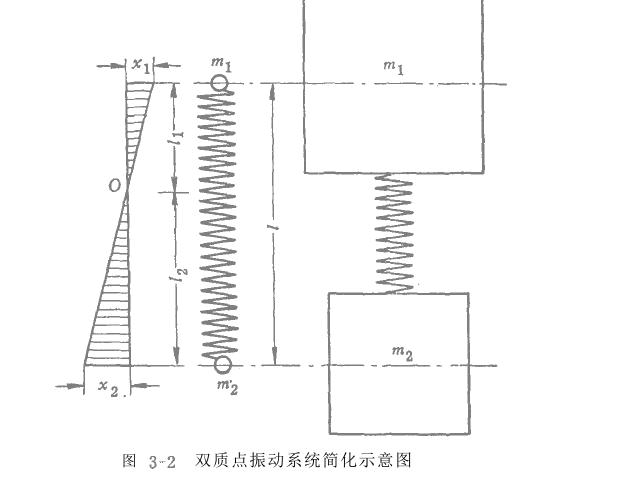

在各种历星比值情况下，双质点预劝系统的情性干心晌位置如图3—3所示。可以认为：由双质量组成的电磁振动给料机，在振动过程中，其前后质量的位移(单振幅)是与其质量成反比的。








根据式(3-7)计算的结果与实测的数据是很接近的。在电磁振动给科机的设计中，当激振频率为50赫芝时，槽体的双振幅一般取1-2毫米；不过，因受第二章中所述的机械指数及值的限制，多取双振幅A＝1.5毫米，单振幅为0.75毫米。前质量m1与后质量m2的比值选取，分两种情况，一种是激振器的主弹簧为板弹簧的，另一种是螺旋弹簧的。在前单振幅a1，不变的情况下，如果把后质量取得大些，即可减小后单振幅为2；这样，也就减小了板弹簧的挠度，位板弹簧的弯曲应力相应地减小。（正航仪器编纂）http://www.zhenghang88.cn
