马氏体型转变原理





马氏体这一名称最初来自铁碳二元合金中j由所谓奥氏你的高温相迅速冷却到室温时所出现的一种片状或针状产物，现在这一名称的含义己广泛得多，因为在其它许多合金系或纯金属中也发现了性质类似的转变。

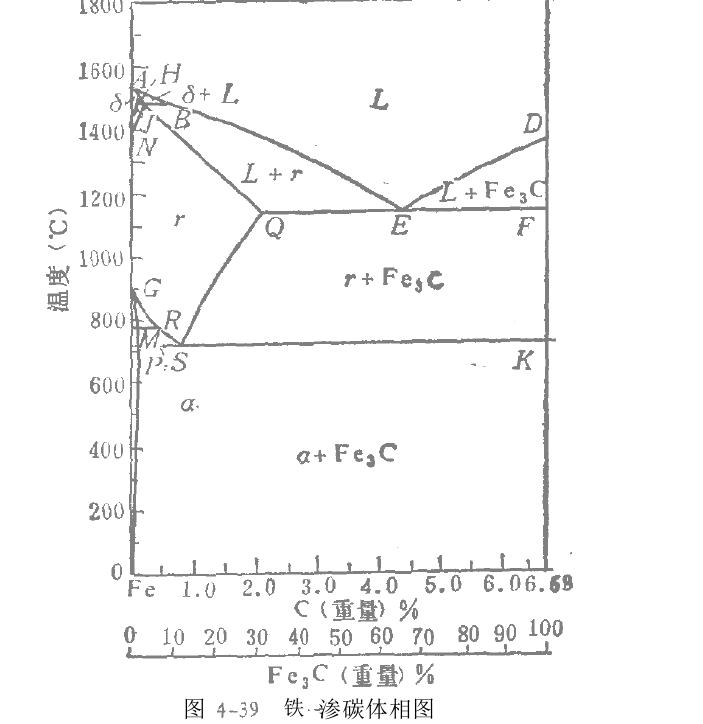

由以上分析可知，如将高温相奥氏体从高温缓慢地冷却到室温，则原先在高温下溶入奥氏体中的大多数碳在冷却过程中将以掺碳体的形式析出，从而形成由铁素体和掺碳体组成的组织．但是，如果将高温相奥氏体以较大的冷却速度冷却(淬火)到室温，则原先在高温下溶入奥氏体的碳便来不及通过扩散从基体、中析出，从而形成一种碳在铁中的过饱和固溶体，即马氏体．这种从高温相奥氏体转变为马氏体的过程称为马氏体转变．

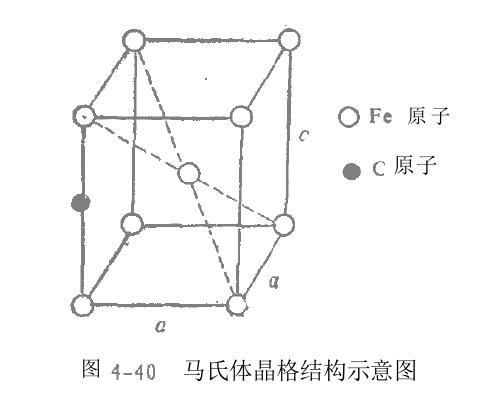

马氏体转变是一种无扩散相变，而且在相变过程中必定发生切变．这一转变过程是通过原子之间相互有联系和有规则的重新组合完成的，原子之间的相对位移不超过一个原子间距，所以转变速度极快．马氏体具有体心四角结构，如图4—40所示．由于高温奥氏体中最多只能溶入2．11形的碳，因此每个马氏体晶胞中的每条棱边中点处，不可能都有碳原子占据，因而马氏体的体心四角晶格将发生畸变，并在材料内部产生较强的微观内应力．如果在马氏体转变时，热处理控制得当，则高温相奥氏体除了部分转变成马氏体外，尚有部分因来不及转变而在室温下保留下来．这种在室温下被保留下来的奥氏体组织称为残余奥氏体．非磁性的残余奥氏体和铁磁性的马氏体在材料内部共存，必将进一步增加材料的不均匀性和应力，从而有利于提高材料的矫顽力．






人类最早制成的永磁材料是碳钢，含碳量在1知左右，后来又陆续制造出铬钢、钨钢和钻钢等，这些磁钢统称马氏体钢或淬火硬化钢．它们的矫顽力就是通过淬火形成大量的马氏体，因而产生较大的内应力而引起的．http://www.zhenghang88.cn
