温湿度远程测控系统关键器件和技术

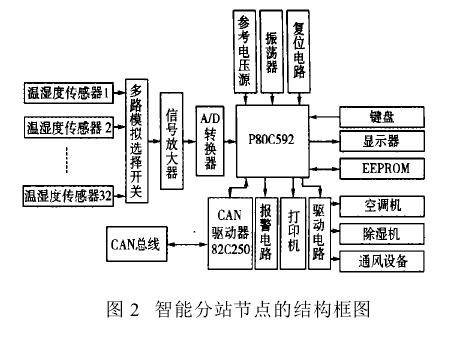

智能分站节点的结构框图如图2所示。节点的核心器件选用PHILIPS公司的8位高性能微控制器P80C592和〔AN总线驱动器。P80C592带有在片CAN控制器。网络节点的通讯部分由P80C592的CAN控制器及CAN控制器件接口器件8X250组成。内部有程序存储器，非常容易地进行程序维护、修改、升级，使系统能够不断地满足用户的需求。
通过8279和8255芯片扩展I/O通道并分别连接键盘与显示器，打印机和报警器。报警器采用发光二极管显示，正常范围内显示绿灯，否则显示红灯，同时发出报警声。数据存储芯片选用美国Xicor公司EEPROM器件X84641，掉电时能保护数据。





传感器采用Living公司的温湿度一体化传感器JM100THI，其测量温度范围为-40—100℃，湿度范围为01000oRH。多路模拟选择开关选用CD4051芯片。CD4051是单端8通道多路选择芯片，8路信号输入，1路信号输出，根据实际的需要，可对CD4051进行扩展。为了保证A/D转换有足够的精度和抗干扰能力，A/D转换器选用ICL7109，它是一种高精度、低噪声、低漂移、价格低廉的双积分式12位A/D转换器。
键盘采用4X 4距阵式结构，用以输入有关数据和命令，键盘扫描采用外部中断方式，当有键盘被按下时CPU响应中断，扫描键盘，执行相应的键处理程序。显示器选用香港精电公司的液晶能够显示模块MDLS-16165，可同时显示16个ASCH码或自定义的特殊字符和图形符号。
本系统每批测量数据为8字节，包括测量的日期，时间，温度和湿度参数及状态字。其中日期，时间占1字节，湿度和湿度值各占2字节，状态字占2字节。放大器采用高精度、低噪声、低漂移运放OP07构成的测量放大器，以提高输入阻抗和共模抑制能力，降低放大器本身噪声对信号的影响。CAN接口适配卡采用北京三兴达公司研制开发的智能CAN/PC总线适配卡转换器，实现〔AN总线和PC机的数据交换。
当温湿度超出设定值范围时，P80C592的直接控制执行器的开关动作。驱动芯片选用(工!门电路MC1413，它的输入端接收们1电平，而输出信号可以驱动继电器。继电器选用HG4138型固态继电器，其电流可达30A。继电器连接空调机、除湿机和通风设备。http://www.zhenghang88.cn
