1 范围
本标准规定了气动系统中硬管、软管用管接头的试磁方法，
本标准适用于以压缩窑气为工作介质，工作压力为J. 6MPa 的气压传动系统中硬管、软管用管是牵头的试验.
2 规范性引用文件
下列文件对于本文件的应用是必不可少的.凡是注目朔的引用文件，仅注目朔的版本适用于本文
件.凡是不注目期的引用文件，其版本〈包括所有的修改单〉适用于本文件.
GB/T 14038 气动连接气口和螺栓端
GB/T 14513 气动元件流量特性的测定
GB/T 174~6 流体传动系统及元件词汇
GB/T 22076 气动阻l柱形侠换接头插头连接尺寸、技术要求、应用指南和试险
IS0 14743 气压传动用于塑料管的插入式管接头(Pnewnatic Huid power-Push--inconnectors
for thermoplastiç tubes〉
3 术语和定义
GB/T 17446 界定的术语和定义适用于本文件.
4 符号

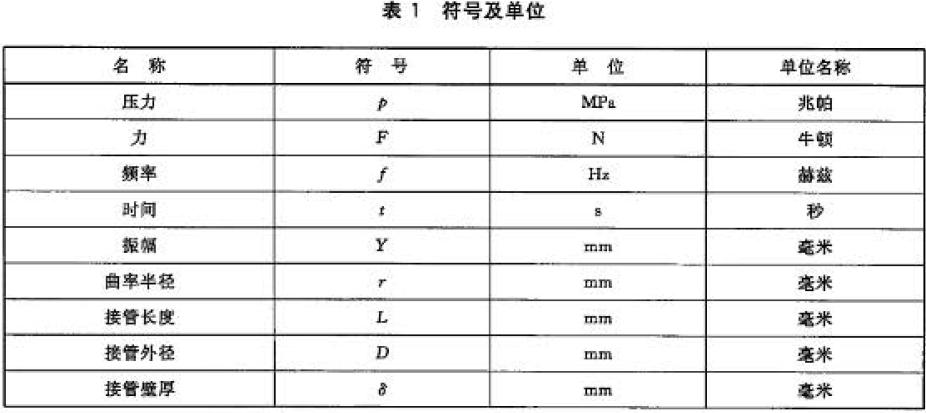

符号及其单位见表1.


5 试验条件和试验装置
5. 1 试验条件
5. 1. 1 除非用户符j)~要求，测试应在盒内温度23 'c士5 'C和相对自IIlI!水平65%士5%条件下送行.
5.1.2 '民黯用气体介戚，锺过过能度为50μ0-75μm ，分水放华不低于80 Y. 的空气过能带处理的应锁空气.
5.2 试佯安昌在

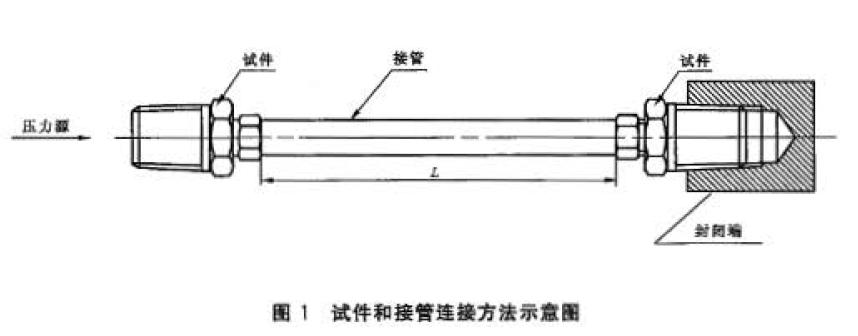

5.2. 1 箍宿斌验、商压试撞、重复侨媲试险、徨拨分离测试和氯定压力'盘证测试的试件(指各种!.I!型管接头〉安装如图1 所示.接雷艇皮L≥lOD。

5.2.2 试验用接管璧厚按试验压力要哥哥求确定.
5.3 试验司在量
试验装置中应设置卸压和院姗安全措施.
5.4 测量仪器
5.4. 1 测量准确度等级
根据试'盘需要，测量准确度等极分A.B、C 三级. A 级适用于儒要侍别地测量试件性筒的试验， v般适用于型式试挫， c 一般适用于出广试验.
