1 范围
本标准规定了汽车、拖拉机、农用运输车、工程车用带真空泵交流发电机的产品分类，要求，试验方法，检验规则及标志、包装、运输和贮存。
本标准适用于汽车、拖拉机、农用运输车、工程车用带真空泵交流发电机（以下简称带泵发电机）。带泵发电机工作时必须与相应的真空筒、电压调节器配合使用，并与蓄电池并联工作。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准版本的可能性。
GB/T 2828—1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）
GB/T 4942.1—1985 电机外壳防护分级
JB/T 2864—1981 汽车用电镀层和化学处理层
JB/T 6697—1993 拖拉机电气设备基本技术条件
JB/T 6710—1993 拖拉机、内燃机用交流发电机技术条件
3 产品分类
3. 1 带泵发电机分为带真空泵无刷交流发电机和带真空泵有刷交流发电机两大类。
3. 2 交流发电机分为整体式和非整体式两种。
4 要求
4. 1 带泵发电机应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。
4. 2 带泵发电机在下列条件下应具有工作能力：
a) 周围环境温度–40~85℃；
b) 相对湿度不大于90%。

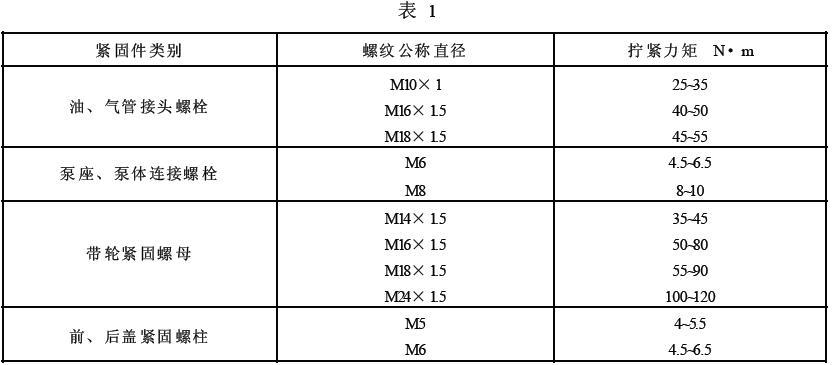

4. 3 带泵发电机外形及安装尺寸应符合产品外形图的规定。在产品图样和技术文件中应注明油、气管接头螺栓，泵座、泵体联接螺栓，带轮紧固螺母，前、后盖紧固螺柱的拧紧力矩。本标准推荐值见表1

4.4带泵发电机外观及装配质量：
a) 外表面应清洁，无油污和碰伤；
b) 由黑色金属制造的零部件外露部分应有防腐蚀保护层；
c) 紧固件无松动；
d) 旋转时无异常机械噪声；
e) 标牌标志应符合产品图样要求。
4.5镀层无锈蚀、斑点、起皮或剥落。
4. 6 漆层：
a) 漆层与被覆盖物结合牢固；
b) 漆层应均匀，无气泡、无堆积和流痕。
4. 7 带泵发电机旋转方向，从驱动端视为顺时针方向。经用户与制造厂协商，可制成逆时针方向，但必须在带泵发电机明显位置标示旋向箭头。
4. 8 带泵发电机为连续定额工作制。
4. 9 真空泵与交流发电机之间应有良好的机械密封性，真空泵中的润滑油不应漏入发电机内部。
4. 10 真空泵性能要求
4. 10. 1 真空泵抽气性能应符合表2 规定。

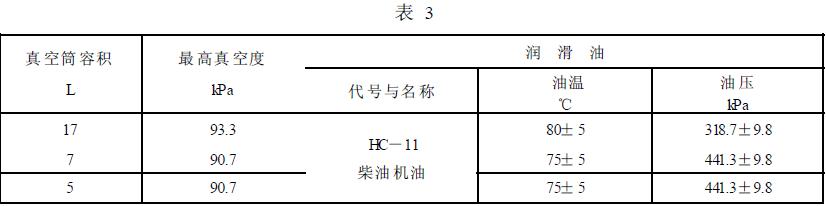

4. 10. 2 真空泵在额定转速时抽真空度性能应符合表3 规定。


4. 10 . 3 真空度下降性能：当真空度达到4.10.1中规定的数值时，停止真空泵运行15s后，其真空度下降值应小于或等于2.7kPa。
4. 10. 4 供油性能应符合表4 规定。

4. 11 带泵发电机应制成单线制，负极搭铁。经用户与制造厂协商也可以制成双线制，但必须有表示极性的明显标志。
4. 12 带泵发电机主要电气参数额定值由产品技术条件规定，带泵非整体式发电机应规定相应的电压调节器。
4. 13 带泵发电机冷态电气工作性能由产品技术条件规定。
4. 14 带泵发电机热态电气工作性能应符合表5 规定。

4. 15 带泵整体式发电机调节器功能
4. 15 . 1 冷态调节电压值由产品技术条件规定。额定转速、空载（断开蓄电池）运行时，端电压不大于15V（14V带泵发电机）及30V（28V 带泵发电机）。
4. 15 . 2 热态调节电压性能应符合表6 规定。

4. 15 . 3 在额定转速和额定电流下应能承受全抛负荷试验100次，试验后检查带泵发电机冷态电气工作性能、热态调节电压性能，应分别符合4.13 及4.15.2 规定。
4. 1 6 带泵发电机有关电气部位温升限值应符合表7规定。采用其它等级耐热绝缘材料或增加其它部位温升考核时应在产品技术条件中规定。
