1产品分类
制氢设备按工作压力p (表压)分为常压、低压和中压三类：
a) 常压制氢设备 p＜0.1MPa；
b) 低压制氢设备 0.1MPa≤p＜1.6MPa；
c) 中压制氢设备 1.6MPa≤p＜10MPa。
2基本参数

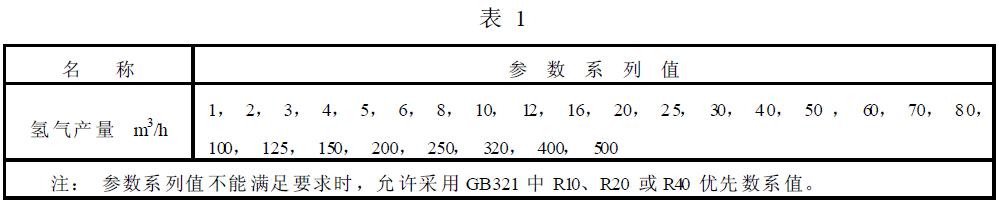

制氢设备的氢气产量参数系列按表1的规定。

3 型号
3.1型号编制方法

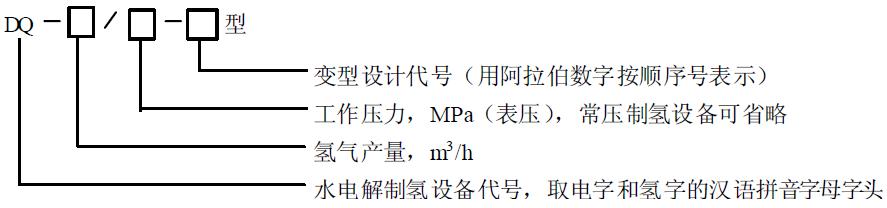

制氢设备型号由大写汉语拼音字母和阿拉伯数字组成，表示方法应符合如下规定。

3.2型号示例
例 1：DQ–50 型
表示氢气产量为50m3/h，工作压力为常压的制氢设备。
例 2：DQ–10/1.6型
表示氢气产量为10m3/h，工作压力为 1.6MPa的制氢设备。
例 3：DQ–20/3.2–2型
表示氢气产量为20m3/h，工作压力为3.2 MPa，第2次变型改进设计的制氢设备。
4.技术要求
4. 1环境与使用条件
4. 1. 1制氢设备制氢间的防爆要求应符合GB 4962、GB 50177和GB 50058的有关规定。
4. 1. 2制氢设备使用的电解质氢氧化钠或氢氧化钾应分别符合GB 629或GB 2306的规定。

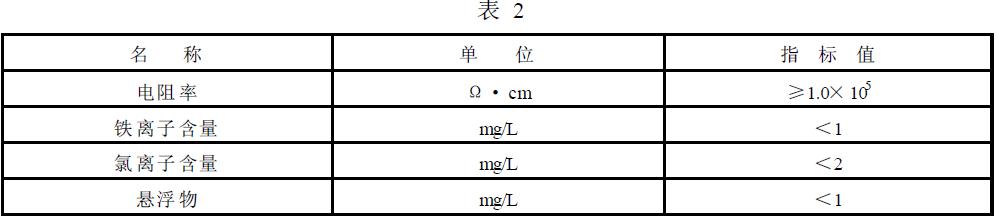

4. 1. 3电解用水(原料水)水质应符合表2的规定

4. 1. 4冷却水供水压力宜为0.15～0.35MPa，水质要求应符合GBJ 29的规定。
4. 1. 5仪表用气源的压力范围和质量要求应符合GB 4830的规定。
4. 2 一般规定
4. 2. 1制氢设备应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。
4. 2. 2制氢设备的设计必须符合GB 4962、GB 50058、GB 50177和国家安全、环保法规的有关规定。
4. 2. 3制氢设备中的常压容器应符合JB 2880的规定，低、中压容器应符合GB 150和国家劳动部颁布的《压力容器安全技术监察规程》的有关规定。
4. 3 性能指标

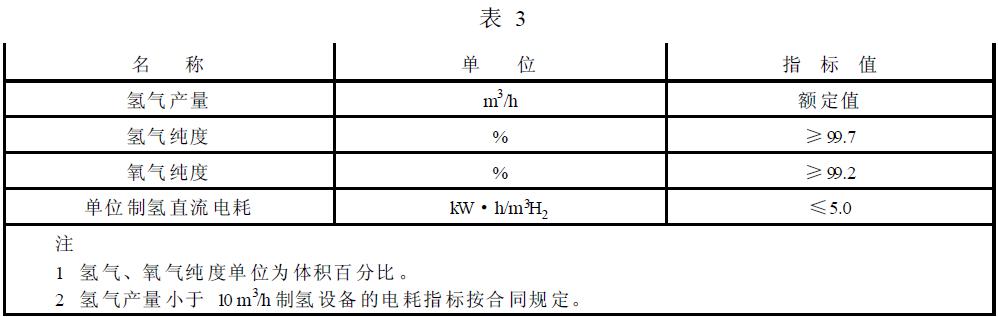

制氢设备的性能指标应符合表3的规定。
