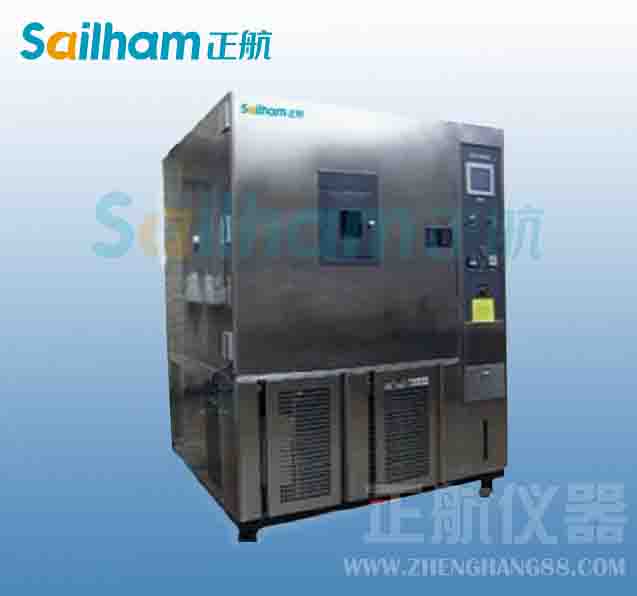

高低温湿热箱的基本工作原理及结构




高低温湿热箱主要包括制冷系统、加热系统、加湿系统、通风及电气控制系统五大部分。其中制冷系统相对复杂，是维护保养的重点。高低温湿热箱的制冷系统有单级与复叠系统之分。
采用单级制冷系统的高低温湿热箱，其温度能达一40℃一-45℃，该制冷系统主要包括压缩机、冷凝器、蒸发器及毛细管或热力膨胀阀(小型高低温湿热箱采用毛细管，大中型设备采用热力膨胀阀)四大制冷部件，常用制冷剂有R22，R502，R404a等，其中R404a属环保制冷剂，它正逐步替代前两种制冷剂。采用复叠式制冷系统的高低温湿热箱，温度可达一700C以卜，它是由两套单级制冷系统根据复叠式制冷原理”叠加”而成，两套制冷系统分别称为高温级和低温级，高温级常采用的制冷剂是R22，8502，R404a等，而低温级常采用R13，R23这两种低温制冷剂，其中R23属环保制冷剂。高低温湿热箱的加热器最常见的是电阻加热丝，并用固态继电器控制热量输出，在设备升温和恒温时，加热器工作。加湿系统包括加湿器、加湿水管路、湿度测量装置。加湿器通常采用电阻加热管加热软化水产生水蒸汽，以提高箱内湿度。加湿用水要求纯净、软化，所以加湿水管路上有过滤器及软化水装置，有些设备还配有小型增压水泵。湿度测量装置常见有干湿球湿度测量装置和电容式湿度测量装置两种。






国产设备多用干湿球湿度测量装置，进口设备多采用电容式湿度测量装置。高低温湿热箱的通风包括两方面：一是试验室内部空气循环。试验室体内部空气不断循环，才能持续地将制冷系统蒸发器及加热器上的冷/热量带出，通过空气温度的变化最终改变试验样品的温度；室内空气的循环是否正常将会影响到试验箱的升降温速度及箱内温度的偏差、均匀性等。二是风冷式高低温湿热箱的冷凝器强制通风冷却部分。冷凝器冷却通风是为了及时将冷凝器热量散发掉，如果通风不良，可能引起制冷系统超压、降温慢等故障。电气控制分强电和弱电部分。弱电部分主要包括主控制器、主控制板及其周边电路板、温湿度测量电路报警检测电路等。目前市场上的新型高低温湿热箱普遍采用微电脑(即单片机准制，大型设备采用计算机控制，具有先进的控制功能和完善的自动保护及报警装置，自动化智能化程度高。强电部分主要包括压缩机、加热器、加湿器、风机、电磁阀等主要部件的电源回路厂。http://www.zhenghang88.cn
