温湿度环境模拟试验测控系统技术要点






一、测控系统功用：
(1)对系统的温度、压力、湿度等参数进行测量和数据采集和显示，并完成打印和数据存储的功能。
(2)实时显示“高空模拟舱改造设备”系统的流程及流程参数。
(3)对被控参数(温度、湿度、真空度等)进行自动/手动(远距)控制。
(4)完成联锁、报警和保护的功能。
二、测试参数及技术要求
(1)测温点。共6个点(一60^'+800C)分布于实验舱内。温度的测量选用PT100 A级铂电阻，铂热电阻传感器的主要特点是：测量精度高，性能稳定。在温度测量系统中，铂电阻在较低温度时的测量度是的。山于系统具有手动控制功能，部分参数既要求计算机采集，又要求在控制台上自接显示，所以每个温度传感器的信号除自接送控制台仪表，山仪表变送显示外，还要送计算机数据采集系统采集。
(2)测压点。需要测量现场压力(80^-120L}Pa)}涡轮进u压力(0.6MPa)}涡轮出u压力(0.1^-0.15MPa。
(3)测湿点。系统设有2台湿度计(5%^-100%RH)，用来测量和控制模拟舱内的相对湿度d}和气流相对湿度湿度计选用进日的VA丁SALA湿度计，精度1%，除输出4-20mA标准电流信号送仪表显示外，还送计算机进行数据采集。系统精度要求0.1%系统硬件基于虚拟仪器PX丁总线和SCX丁信号调理平台。系统软件以abVEW为开发平台。





三、参数控制

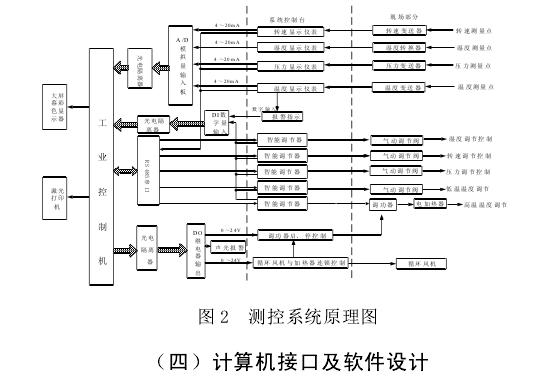

对高温温度的控制是通过调节电加热器功率实现的，对低温温度控制是通过调节涡轮机组的压力来控制制冷量。对压力和湿度的控制是通过调节气动调节阀的开度实现的。因此电加热器和气动调节阀是控制系统的执行机构。温度的控制是通过调节电加热器输出功率的大小来实现。系统设计既可以山手动调节的方法对电加热器进行控制，亦可以根据试件进日温度的大小自动实现对电加热器的控制。同时对几个关键参数的控制亦使用智能调节器。气动调节阀的控制山电气阀门定位器、智能调节器及计算机的接日等功能板组成。测控系统原理如图2所示。
