1.密封压力试验装置
1.1试验装置应保证每台试品具有础立的密封控制系统-
1.2试验系统所用压力源应稳定.
1.3稳压罐和密封压力试验装置的试压强度不小于0.3 MPa.
2.开启时间测量罐
2.1试压强度不小于().8 MP.. 容m为8L 左右.
2.2试罐上应装有压力表，真空表、进、出风嘴、压力传感器和点火嘴，或采取变压器短路试验设备来作试验.
3.排量试验显统
试验系统由加压罐、流量计、专用试验装置，测压仪表，收集装置等组成。
4.试验方法
4.1 开启压力试验
4.2 常温开启压力试验即指常温、时效、500 次可靠性的开启压力试验。
4.3根据释放阀口径，按表1 的规定选用试罐.
4.4将释放阀卡装在开启压力试罐上.在常温下向罐内充以压缩空气，调整进气量，进气的压力增量在25-40 kP./s 时，释放间应连续间歇跳动，周期为1-4 So 每次跳动信号开关应切换和自锁.机械信号标志也应动作明显.应能正确判断释放阀己动作过，每次动作后，都要手动星位.开启压力应符合表1 规定

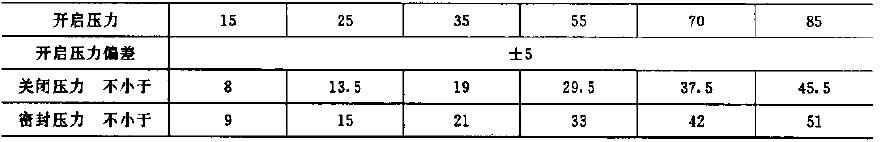

                                                          表1


5.关闭压力试验
5.1将释放阀卡装在关闭压力试罐上.打开进气阀，罐内压力开始上升.当释放阅跳起后，立即关闭进气阀.由于罐内压力仍大于辑放阀的关闭压力，释放阀缓慢关闭.当压力表指针完全停止，说明释放阀已完全关闭.此时的压力表指示即为释放阀的关闭压力值.关闭压力应符合表3 的规定.试验不少于3 次，取其中的值，作为该释放阀的关闭压力值。
