内燃机冷凝式散热器试验方法

内燃机冷凝式散热器试验方法

1 主题内容与适用范围
本标准规定了冷凝式散热器的试验项目，试验装置，试验条件以及试验结果分析、整理的要求。
本标准适用于内燃机冷凝式散热器（以下简称冷凝器）。
2 引用标准
GB 1195 散热器技术条件
GB 1236 通风机空气动力性能试验方法
JB/T 6726.1 内燃机冷凝式散热器技术条件
3 试验项目
3. 1 气密性能试验。
3. 2 复式加水口盖工作性能试验。
3. 3 通流性能试验。
3. 4 散热性能试验。
3. 5 耐振性能试验。
3. 6 耐热态压力脉冲性能试验。
4 气密性能试验
4. 1 试验装置
该装置的简图示于图1。

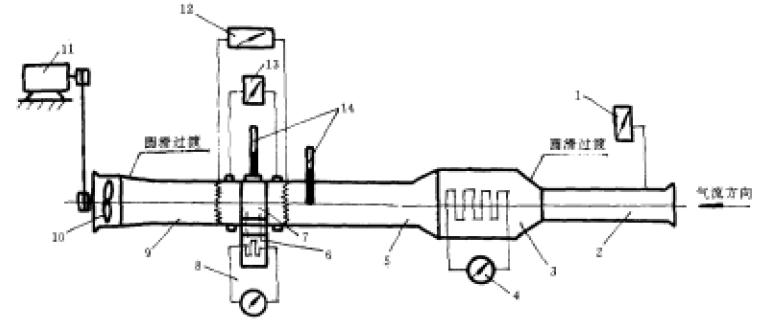

                图1 通流及散热试验装置简图
1—微压计；2—风筒；3—空气加热段；4—可调空气加热器；5—过渡段；
6—加热水箱；7—被检冷凝器；8—可调水加热器；9—过渡段；10—外源风扇；
11—调速电机；12—热电堆及直流电位差计；13—压差计；14—温度计
4.2被检冷凝器两侧的过渡段上、温度、压差测量处的轴向位置及平直段长度按图 1 规定

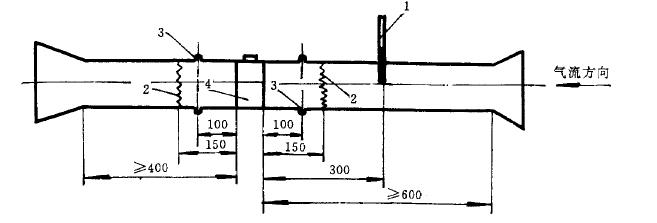

             图2 过渡段轴向布置（单位：mm）
     1—温度计；2—热电堆；3—测压点；4—被检冷凝器
