1 范围
本标准规定了机械无级变速器（包括与各类传动装置复合成一体的机械无级变速器，以下统称变速器）试验的一般要求、试验台与测试装置、试验项目与方法、数据采集与处理等。
本标准适用于各类变速器的产品定型鉴定、抽样检测及新开发样机的试验等。
2 引用标准
GB 3241 声和振动分析用的1/1 和1/3 倍频程滤波器
GB 3785 声级计的电、声性能及测试方法
ZBY 110 转速转矩测量仪
ZBY 111 转速转矩传感器
3 试验件的一般要求
3. 1 试验件从待出厂的产品或样机中随机抽取，试验台数或抽样数按试验目的及相应要求决定。
3. 2 主要零件的材料、热处理及机加工等均应符合规定的技术要求。经检验合格并应有检查记录，必要时在试验前核查检验记录或抽检其主要项目。
4 试验台及测试装置
4. 1 试验台
试验台的驱动与加载方式应与试验要求相适应，对试验台的主要要求：加载转矩和转速稳定，其波动值应小于瞬时值的3%，运转中根据要求能加载、卸载、运转平稳。
4. 2 负载、转速及温度的测试仪器
测试负载、转速的仪器仪表类型、规格、量程、精度与试验要求相适应。测试项目为转矩（功率）转速，测试误差不得超过读数的1%。优先选用ZBY 111 规定的转矩转速传感器与ZBY110 规定的转矩转速测量仪。一般应在被试变速器的输入、输出轴端各装一台传感器，直接测量被试件（仅附加联轴器）的输入、输出转矩（功率）、转速。对电机直联型变速器，在已知电机特性曲线的情况下允许只在输出端安装传感器。
变速器的油池或箱体温度应采用量程为150℃的半导体点温计或数字式温度计测定。
4. 3 安装调试
试验装置应安装在同一（或组合）平台上，要求各部件找水平、对中，系统运转灵活。先进行静调零，然后进行动调零，调零后允许转矩显示值多位读数的前几位为零，末位数不大于4。
4. 4 噪声的测试仪器及方法
4. 4. 1 噪声测试仪器应采用 GB3785 规定的Ⅰ型或Ⅰ型以上的声级计，亦可采用准确度相当的其他仪器。
4. 4. 2 测试仪器在测量前后必须用精度不低于 0.5dB 的声级校准器进行校准。
4. 4. 3 被试变速器机体表面距离墙壁等高大物体至少 2m。
4. 4. 4 基本测量表面应选用半球测量表面或各面平行于基准体对应平面的矩形六面体表面，一般情况下，基准体的线性尺度不超过1.0m 时，应选用半球测量表面。否则使用矩形六面体测量表面。

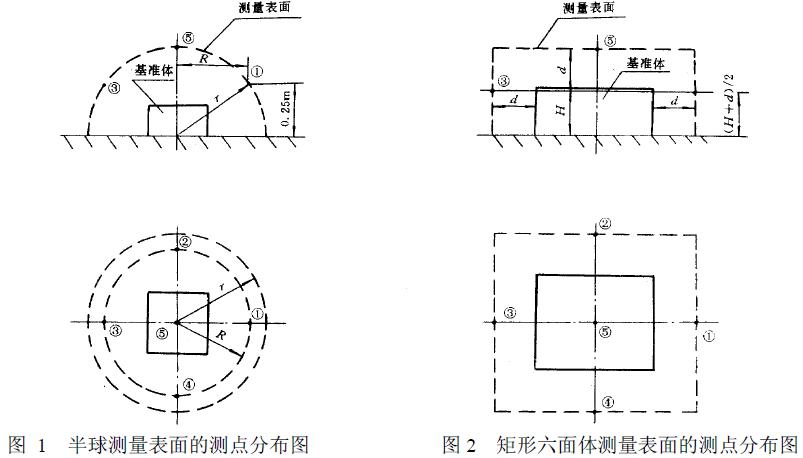

4. 4. 5 半球测量表面的测点一般为 5 点，其中第1 至第4 测点的高度为250mm，测点的配置按图1的规定，测量半径r 按下列情况决定：
a. 对输出轴中心高或整机高度的一半为 90mm 及以下的变速器测量半径r 为0.4m，对应于图1中的R 为0.31m，此时第5 测点可取消。
b. 对输出轴中心高或整机高度的一半大于 90mm，但不超过1m 的变速器，测量半径r 为1m，
对应于图1 中的R 为0.97m。
4. 4. 6 矩形六面体测量表面上的测点为 5 点，并应按图2 的规定配置，其中水平面的测点高度应为矩形六面体的高度之半，测点与基准体表面的距离d 为1m。

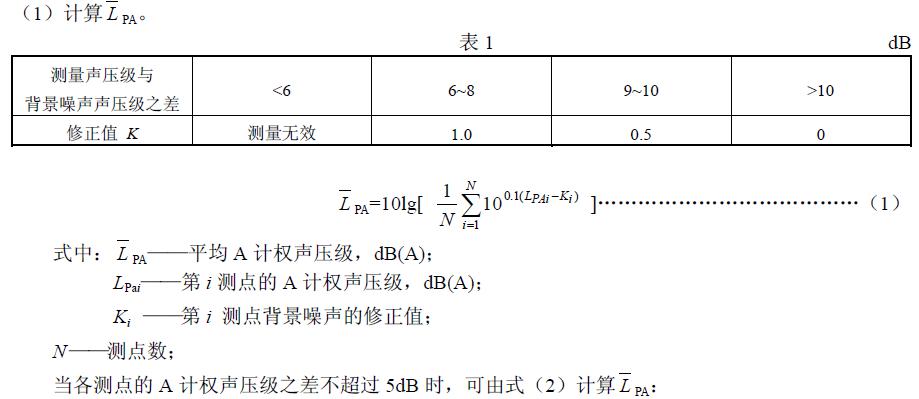

4. 4. 7 当相邻两测点的 A 计权声压级之差为5dB 及以上时，应在该两测点间的测量面上增加测点。
4. 4. 8 当测量的声压级与背景噪声声压级之差小于或等于 10dB 时，应由表1 查得其修正值，并按式
