高低温老化箱试验箱实验箱体系整体构造

高低温老化箱试验箱实验箱卞要用于查核商品的高低温老化箱试验箱功用，是公司进行商品环境实验必小可少的设备，它卞要是山箱体、制冷设备、加热设备构成，并有温度显现和简中的操控体系)山于高低温老化箱试验箱实验继续时刻长，作业时有噪音、振动，环境较为恶劣，因此完结对高低温老化箱试验箱实验箱的计算机隋控有必定的现实意义)。

传统的设备温控体系多选用RS232，RS485等串行通讯方法，实时性、拓展性和可靠性较差，CAN总线是现场总线中的一种，它能有效地支撑分布式操控和实时操控，是一种开放式、数l字化、多点通信的串行通讯网络)。
这篇文章规划了一种依据CAN总线的分布式高低温老化箱试验箱实验箱控体系)该体系构造简中，成本低，且实时性、拓展性和可靠性好，具有较强的实用价值)，该体系包括一个卞操控器(工业操控计算机，含PC-CAN接口片)和多个节点操控器(CAN接口操控板)，并选用总线式王网络拓扑构造，无源抽头衔接，因此体系的可靠性较高)其信息传输选用CAN通信协议，通讯介质选用双绞线)。

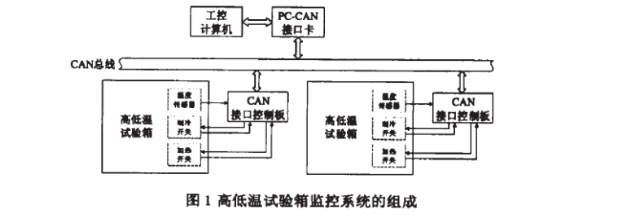

图中工控机(含PC-CAN接口片)安装在操控室，高低温老化箱试验箱实验箱放在作业间，两地之间用双绞线进行衔接，间隔约SOm，双绞线的两头需短接12052的终端匹配电阻)工控机选用台湾研华的IPC610，具有杰出的软硬件兼容J降.在该工控机的ISA插槽中刺进型号为PCL-841的CAN-PC接口片，经过该片即可把工控机衔接到CAN总线上)工控机的操控软件可设置高低温老化箱试验箱实验箱的作业形式：高温实验、低温实验、温度冲击实验、自定义)仃种形式均可设置预订温度和坚持时刻，温度冲击实验还能设置循环次数，自定义形式山上述三种基本形式按必定流程构成，多个节点均可独立设置其作业参数)。

CAN接口操控板是体系的中心，它担任与CAN总线进行通讯，别的还完结温度信号的收集、加热与制冷设备的操控等功用，内有CAN总线收发器及操控器、中片机、温度传感器接口等部件)加电后，CAN接口操控板经过温度传感器，守时收集高低温老化箱试验箱实验箱的温度数据并上传给工控机，供其显现与贮存)工控机依据用户设置的作业形式宣布特定指令至CAN总线，CAN接口操控板收到该指令后，依据预订的算法操控加热与制冷设备的发动、停!卜，完结相应的操作)。

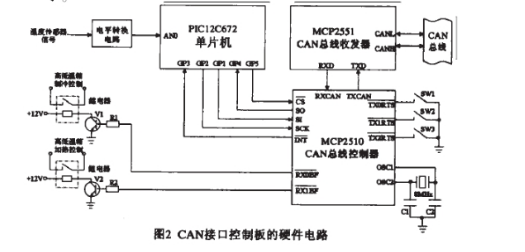

下面将要点介绍CAN接口操控板的软硬件规划、2CAN接口操控板的硬件规划CAN接口操控板山MCP2551总线收发器，MCP2510总线操控器和PIC12C672中片机等部件构成)其电路原理如图2所示。

MCP2551总线收发器与体系物理总线相连，具有差分发射和接纳才能，将很多节点与同一网络相衔接)它作为MCP2510总线操控器MCP2510和体系物理总线之间的接。口)MCP2510总线操控器担负着报文的发送、接纳、过滤等作业，是CAN总线接口操控板的中心器材)它支撑CAN总线V2.OA/B技术规范，能够发送和接纳规范和拓展报文，一起具有检验过滤以及报文办理功用)该器材包括三个发送缓冲器和两个接纳缓冲器，减少了MCU的办理担负)MCP2510经过SPI接口与MCU进行数据通讯，其数据传输速率可高达5Mb/s。
为了简化电路规划，降低成本，我们选用PIC12C672中片机作为MCP2510的操控MCU}PIC12C672中片机是美国Mi-二(ochil)公司出产的RISC中片机，只要35条指令，指令周期短至1115，除跳转指令外其他均为中周期指令，运转效率高)其内部集成了。 2K(14bit宽度)的编程空间和128字节的RAM，别的还集成有4通道的8位A/D转换器，4MHz的RC振动器、上电复位电路、看门狗电路等)它仅有8个引脚，体积小，外围电路简中，具有较高的性价比)。

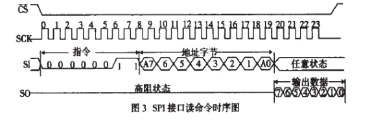

MCP2510经过SPI接口与MCU通讯，但PIC12C672自身没有SPI接口，囚此用四条一般I/()线GPS，GP4，GP1，GP2别离接至MCP2510的CS，SO，SI，SCK引脚，用软件算法完结SPI接口协议)SPI接口读指令时序如下ICI3所示)在读操作开始时，CS引脚将被置为低电平，随后读指令和8位地址码(A7至AO)将被顺次送入MCP2510，并在SCK的上升沿缩存仃个数据位)在接纳到读指令和地址码以后，MCP2510指定地址寄存器中的数据将在SCK的降低沿输出到SO引脚)拉高CS引脚电平完毕读操作。

MCP2510外援BMHz晶体作振动粽，将CAN总线速度装备为125kbpsMCP2510有三个引脚TxoITS，Tx1ITS，Tx2ITS>能够装备成通用的输入脚，两个引脚(RXOBF，RXIBF)能被装备成数字输出脚，山PIC12C672中片机经过MCP2510的SPI接口对这此引脚进行操控)在此使用中，TXORTS，TXIRTS，TX2RTS装备成输入脚，别离衔接上三位拨码开关，用于设置CAN接口板的ID地址)RXOBF，RXIBF装备成数字输出脚，别离经过驱动电路、继电器操控高低温老化箱试验箱箱的加热设备、制冷设备。
