微电子冷热冲击实验机规划亮点

❤ 冷热冲击实验机的硬件设备

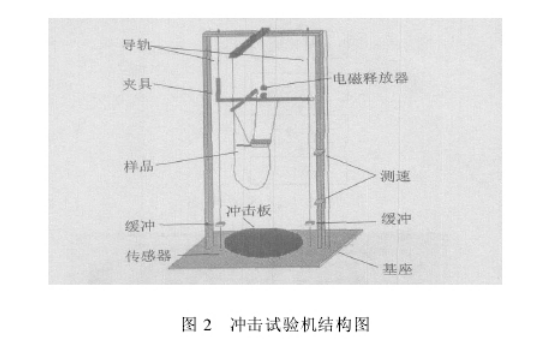

☀ 微电子冷热冲击实验机可分为硬件设备和软件处理有些，硬件设备构造如图2所示。冲击实验机硬件有些主要由冲击测验有些和信号处理有些构成。
☀ 冲击测验有些有基座、构造、导轨、缓冲挡块、夹具、电磁开释器、冲击台、测速器构成。信号处理有些由传感器、操控器、放大器、模数转换卡、计算机构成。


❤ 硬件功用
☀ 基座是刚性构造，由钢板和大理石构成，对外界的轰动有极好的阻隔效果。基座质量占全部实验机质量的95%以上，因而使全部设备具有极好的稳定性。
☀ 冲击台可所以不一样质地的资料，通常挑选花岗岩钢板、才二板和纺织资料等模仿实践中的碰击环境，冲击台下而装置有力传感器，能够捕捉瞬态的力信号，用来测量碰击时力的巨细。夹具能够将试件以恣意的姿势装置，装置初始姿势决议了试件冲击时的碰击方位和视点，这个将直接影响损坏失效的损坏点和接连碰击次数。
☀ 夹具需求的定位，确保试件每一次下落的姿势和高度一致。电磁开释器在计时开端电磁断电、试件自在下落，请求呼应速度快，或许通过软件复位时对延时进行校准。测速器是2个计时器，2个计时器之间的间隔必定，记录下试件通过2个计时器时的时刻。


❤ 冷热冲击实验机的软件环境

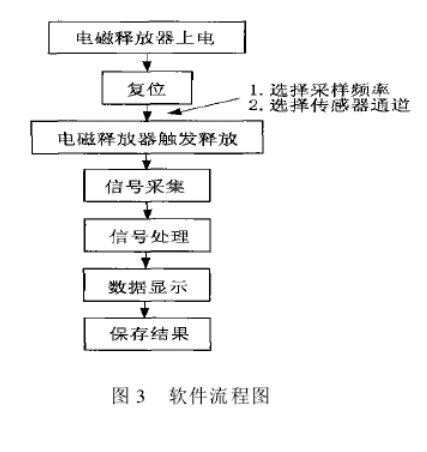

☀ 对全部冲击实验，课题组自行开发了一套实用软件软件的流程如图3所示。由软件能够挑选多通道、不一样采样频率收集数据，得到各种功能曲线。

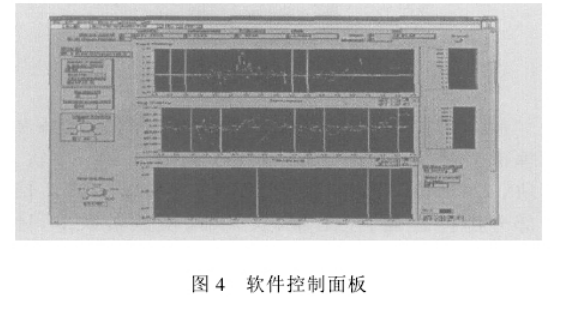

☀ 如：加速度一时刻曲线、载荷一时刻曲线、应变一时刻曲线等，并能够对电磁开释器的延时进行主动抵偿软件有杰出的人机对话界而，操控而板如图4所示。
